开关电源什么是正激和反激

作者:广州睿圣电子科技有限公司 浏览: 发表时间:2022-05-24 17:53:51

单端反激式开关电源基本电路


所谓反激是指开关管VT1导通时,给开关变压器初级绕组充能,次级绕组感应出一个上负下正的电压,整流二极管vD1处于截止状态,在次级绕组中储存能量。当开关管VT1截止时,次级感应出上正下负电压负,整流二极管vD1导通,电容c滤波后向负载输出。

单端反激式开关电源是一种成本***的电源电路,输出功率为20一100w,可同时输出不同的电压,且电压调整比较方便,因此应用十分广泛。主要缺点是输出纹波电压稍大,开关管vT1承受的***尤反向电厂七较高,是电路工作电压的两倍。

开关电源什么是正激和反激

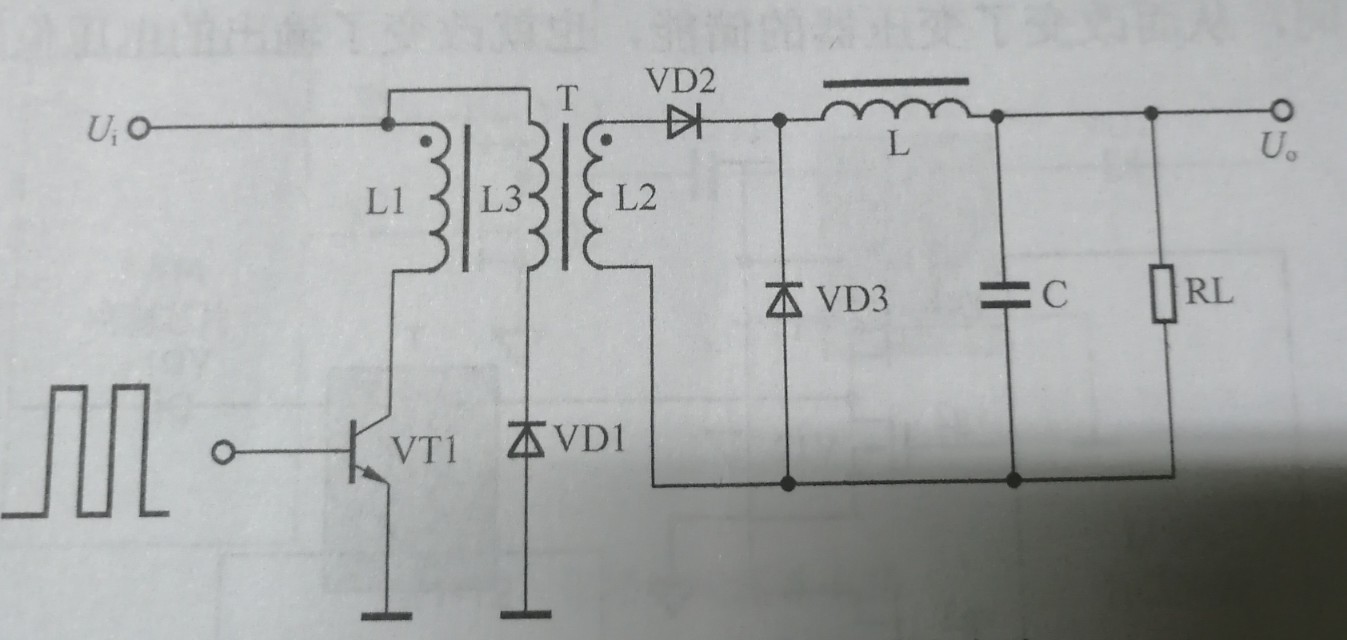

单端正激式开关电源基本电路图

单端正激电路在形式上于单端反激式电路相似,但工作情形不同。当开关管VT1导通时,VD2也导通,这时电网自负载传送能量,滤波电感L储存能量。当开关管VT1截止时,电感通过续流二极管VD3继续负载释放能量。

由于这秘电路在开关管vT1导通时,通过变压器白负载传送能量,所以输出功率范围大,可输出50一200W的功率。主要存在的问题电路使用的变压器结构复杂,体积也较大,因此这科电路的实际应用较少。

开关电源

对于在初级绕组充能完毕之后再通过次级绕组输出电能的变换过程称之反激。对于在初级绕组充能的同时通过次级绕组输出电能的变换过程称之为正激。
