什么是三极管的偏置电路?

作者:广州睿圣电子科技有限公司 浏览: 发表时间:2022-06-15 16:24:16

为三极管的各极提供工作电压的电路叫偏置电路,它由电源和电阻构成,要想使三极管具有放大能力 就得给发射结加上正向偏置电压(即正偏),给发射结加上反向偏置电压(即反偏)。这样就得到了NPN管和PNP管的基本偏置电路,如下图,图中还标明了NPN和PNP三极管的各极电流及回路电流的流动方向。

什么是三极管的偏置电路

NPN三极管

对于NPN三极管电流是集电极流向发射极,其基极加正电压导通,即是集电极反偏,发射极正偏,Uc>Ub>Ue

什么是三极管的偏置电路

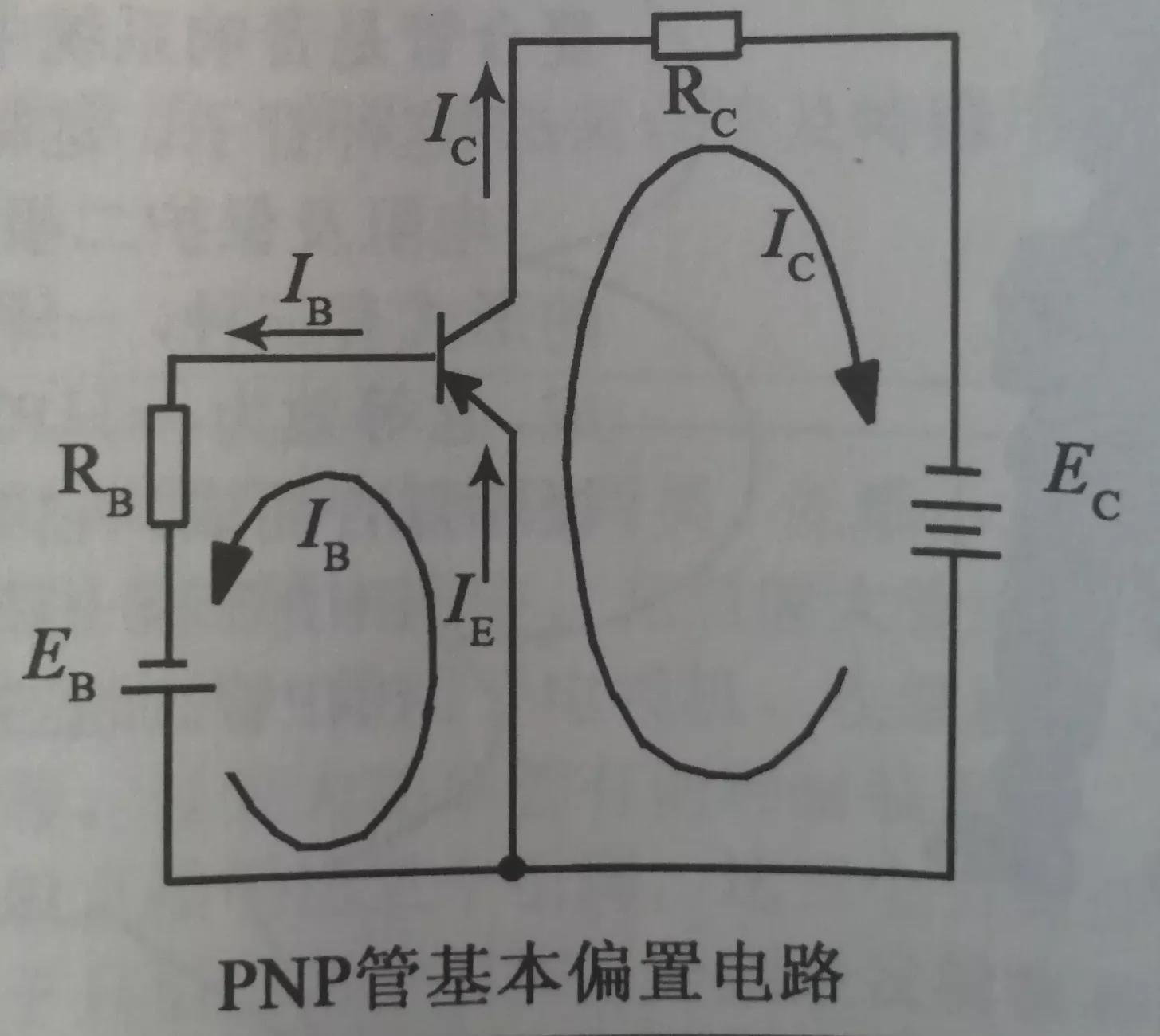

PNP三极管

对于PNP三极管电流从发射极流向集电极,基极加负电压导通,即发射极正偏,集电极反偏,Ue>Ub>Uc

NPN三极管的集电极等于水龙头的供水侧,发射极等价于水龙头的出水侧,PNP三极管的发射极等价于水龙头的供水侧,集电极等价于水龙头的出水侧,无论是NPN三极管还PNP三极管基极都相当于水头的开关。
